La línea de producción de arena y grava de 100 tph tiene 4 tipos de descarga, selección de modelo de trituradora de mandíbula y trituradora de cono
Para una línea de producción de arena y grava de 100 tph, se requieren 4 tipos de tamaños de partículas y, por lo general, se utiliza un proceso de trituración y cribado de dos etapas. A continuación, se detallan las sugerencias de selección de equipos y configuración de la línea de producción:
1. Diseño del proceso de la línea de producción
- Trituración primaria: trituración gruesa, utilizando una trituradora de mandíbula para triturar las materias primas hasta obtener un tamaño de partícula medio (normalmente de 100 a 200 mm).
- Trituración secundaria: trituración media y fina, utilizando una trituradora de cono para triturar aún más el material hasta obtener el tamaño de partícula requerido (normalmente de 20 a 40 mm).
- Cribado: utilizando una criba vibratoria para cribar el material triturado en 4 tamaños de partículas diferentes.
2. Selección de equipos
(1) Trituradora de mandíbulas (trituración gruesa)
- Modelo recomendado: PE-600×900
- Tamaño de alimentación: ≤500 mm
- Tamaño de descarga: 65-160 mm (ajustable)
- Capacidad de procesamiento: 50-160 tph
- Potencia del motor: 75 kW
Características:
Estructura simple y funcionamiento estable.
Adecuado para materiales de alta dureza (como piedras de río, granito, etc.).
Como equipo de trituración primaria, proporciona una alimentación uniforme para la trituradora de cono.
(2) Trituradora de cono (trituración media y fina)
- Modelo recomendado: PYB1750 o HPT300
- Tamaño de alimentación: ≤230 mm (que coincida con la descarga de la trituradora de mandíbula)
- Tamaño de descarga: 10-40 mm (ajustable)
- Capacidad de procesamiento: 100-150tph
- Potencia del motor: 160-250kW
Características:
Adecuado para materiales de dureza media y alta, alta eficiencia de trituración.
El producto terminado tiene buena forma de partícula y bajo contenido de forma de aguja.
Operación estable y bajo costo de mantenimiento.
(3) Tamiz vibratorio (cribado)
- Modelo recomendado: 3YK2160 o 4YK2160
- Número de capas de cribado: 3 o 4 (seleccione de acuerdo con los requisitos de tamaño de partícula de descarga)
- Capacidad de cribado: 100-150tph
- Potencia del motor: 15-30 kW
Características:
Diseño de pantalla multicapa, puede filtrar 4 tamaños de partículas diferentes al mismo tiempo.
Alta eficiencia de filtrado y funcionamiento estable.

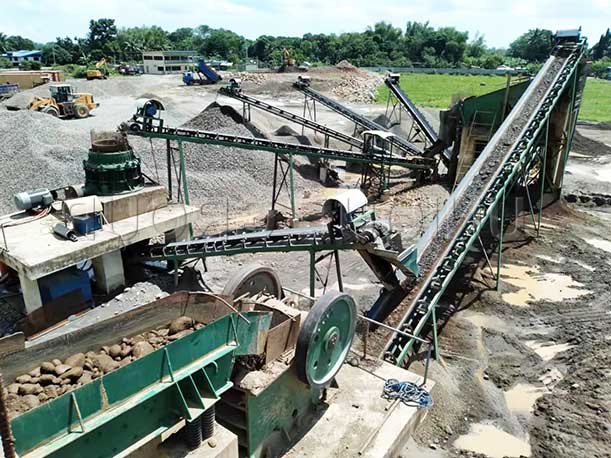

3. Configuración de la línea de producción
(1) Lista de equipos
- Trituradora de mandíbulas: PE-600×900 (1 unidad)
- Trituradora de cono: PYB1750 o HPT300 (1 unidad)
- Criba vibratoria: 3YK2160 o 4YK2160 (1 unidad)
- Transportador de banda: Varios (diseñados según el sitio)
- Equipo de eliminación de polvo: 1 juego (configurado de acuerdo con los requisitos de protección ambiental)
- Sistema de control electrónico: 1 juego

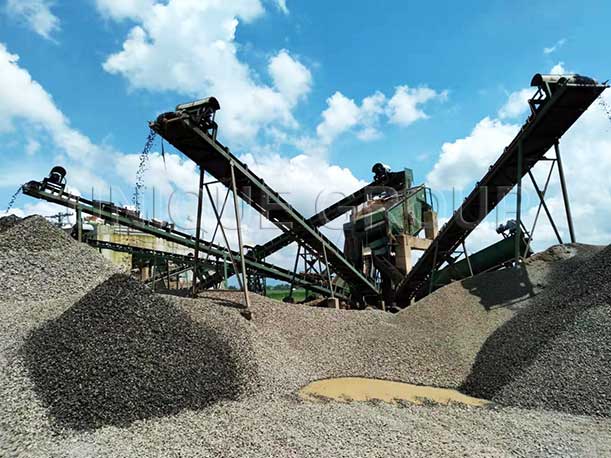

(2) Flujo de proceso
- Alimentación de materia prima: Las piedras de río y otras materias primas se introducen de manera uniforme en la trituradora de mandíbulas a través del alimentador.
- Trituración primaria: La trituradora de mandíbulas tritura las materias primas a 100-200 mm.
- Trituración secundaria: La trituradora de cono tritura aún más los materiales a 10-40 mm.
- Cribado: La criba vibratoria tamiza los materiales en 4 tamaños de partículas (como 0-5 mm, 5-10 mm, 10-20 mm, 20-40 mm).
- Almacenamiento de producto terminado: Los materiales tamizados se transportan a la pila de producto terminado mediante transportadores de banda.
4. Ajuste del tamaño de las partículas de descarga
Configuración de la malla de la criba vibratoria:
- Criba superior: 40 mm (criba partículas de 20 a 40 mm).
- Criba intermedia: 20 mm (criba partículas de 10 a 20 mm).
- Criba inferior: 10 mm (criba partículas de 5 a 10 mm).
- Criba inferior: 5 mm (criba partículas de 0 a 5 mm).
Ajuste de la descarga de la trituradora cónica:
Al ajustar el puerto de descarga de la trituradora de cono, el tamaño de las partículas de descarga se controla dentro del rango de 10-40 mm.
5. Ventajas de la línea de producción
- Eficiente y estable: La combinación de trituradora de mandíbula + trituradora de cono es adecuada para materiales de dureza media y alta, con un funcionamiento estable y una capacidad de producción de acuerdo con el estándar.
- Buena calidad del producto terminado: La forma de las partículas terminadas de la trituradora de cono es excelente, el contenido en forma de aguja es bajo y es adecuada para agregados de construcción.
- Ajuste flexible: Al ajustar la pantalla y el puerto de descarga de la trituradora, el tamaño de las partículas de descarga se puede controlar de manera flexible.
- Protección del medio ambiente y ahorro de energía: El equipo de eliminación de polvo está configurado para cumplir con los requisitos de protección del medio ambiente; La trituradora de cono tiene un bajo consumo de energía y bajos costos operativos.
6. Estimación de presupuesto
- Trituradora de mandíbula (PE-600×900): alrededor de 200.000-300.000 yuanes.
- Trituradora de cono (PYB1750 o HPT300): alrededor de 500.000-800.000 yuanes.
- Criba vibratoria (3YK2160 o 4YK2160): alrededor de 150.000-250.000 yuanes.
- Equipos auxiliares (transportador de cinta, equipo de eliminación de polvo, etc.): alrededor de 200.000-300.000 yuanes.
- Presupuesto total: alrededor de 1 millón-1,5 millones de yuanes (el precio específico está sujeto a la cotización del fabricante).
7. Resumen
Para una línea de producción de arena y grava de 100tph, se recomienda utilizar una combinación de trituradora de mandíbula + trituradora de cono + criba vibratoria. Los modelos específicos son:
Esta configuración puede cumplir con los requisitos de 4 tamaños de partículas de descarga, y tiene un funcionamiento estable y una alta calidad del producto terminado. Es adecuada para la producción de trituración de materiales de dureza media y alta (como piedras de río).
